Module Rơ le 32 kênh Modbus RTU / RS485

Thông tin sản phẩm

THÔNG TIN CHI TIẾT

1. Giới thiệu

• Module rơ le 32 kênh Modbus RTU RS485 (R4D3C32), là mạch điều khiển rơ le đầu ra công nghiệp mật độ cao, cho phép đóng ngắt 32 thiết bị độc lập thông qua chuẩn truyền thông nối tiếp RS485.

• Ứng dụng điều khiển hệ thống chiếu sáng tòa nhà, máy móc công nghiệp, hệ thống tưới tiêu tự động, tủ điện điều khiển trung tâm, kết nối điều khiển từ xa qua PLC, máy tính (PC) hoặc vi điều khiển.

• Sử dụng dễ dàng với chuẩn lệnh Modbus RTU thông dụng, hỗ trợ cài đặt địa chỉ Slave ID linh hoạt bằng Dip Switch 6-bit (cho phép kết nối song song tới 64 thiết bị trên cùng đường truyền). Tích hợp gá đế âm DIN rail UM100 giúp lắp đặt gọn gàng trong tủ điện chuẩn công nghiệp.

• Sản phẩm do dmstech.vn cung cấp và giao hàng toàn quốc.

2. Mô tả & Thông số kỹ thuật

• Mã sản phẩm: R4D3C32 (Kèm gá Din Rail UM100)

• Chất lượng: Mới 100%.

• Điện áp hoạt động: DC 12V hoặc DC 24V (Tùy chọn phiên bản). Tích hợp cổng nguồn kép (Cổng Jack DC & Cổng cắm cọc dây VIN/GND).

• Số kênh đầu ra: 32 kênh rơ le ra độc lập.

• Tải ngắt tối đa rơ le (Relay Load): 10A / 250V AC hoặc 10A / 125V DC.

• Dòng điện tiêu thụ: Dòng chờ (Tắt toàn bộ rơ le): ~8mA | Dòng kích hoạt (Bật đủ 32 rơ le): ~1.15A.

• Chuẩn giao tiếp: RS485 (Cổng A+, B-, GND).

• Giao thức điều khiển: Modbus RTU (Hỗ trợ các lệnh: Open, Close, Momentary, Self-locking, Interlock, Delay).

• Cấu hình địa chỉ: Dip Switch 6-bit (A0–A5), hỗ trợ cài đặt tối đa 64 địa chỉ Slave ID.

• Kích thước & Lắp đặt:

  • Kích thước mạch: 195mm × 115mm × 43mm

  • Trọng lượng: 475g

  • Chuẩn gá lắp: Đế DIN rail C45 / DIN35 (Chất liệu nhựa VO chống cháy)

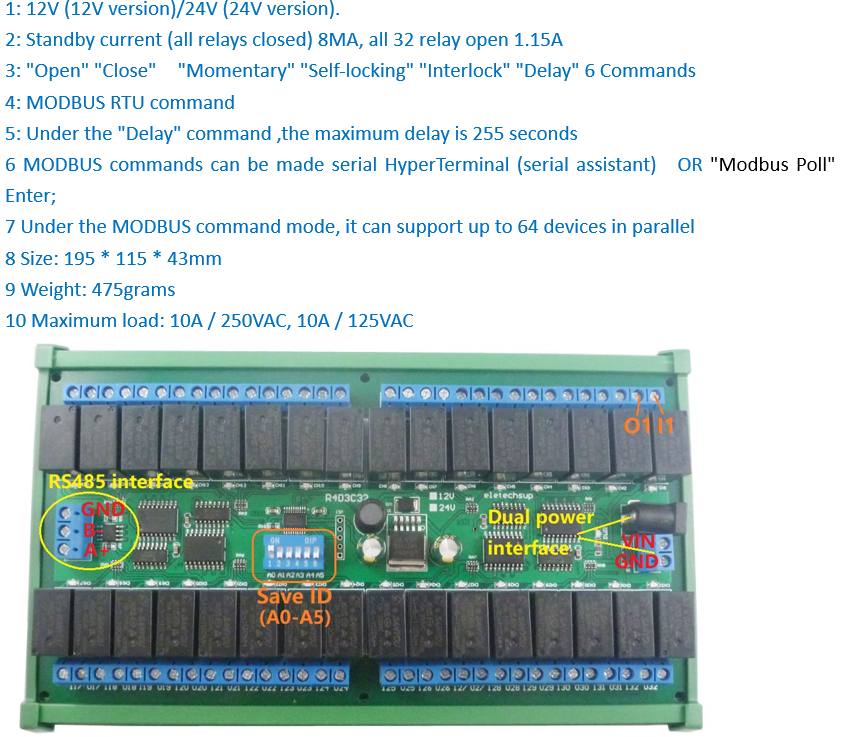

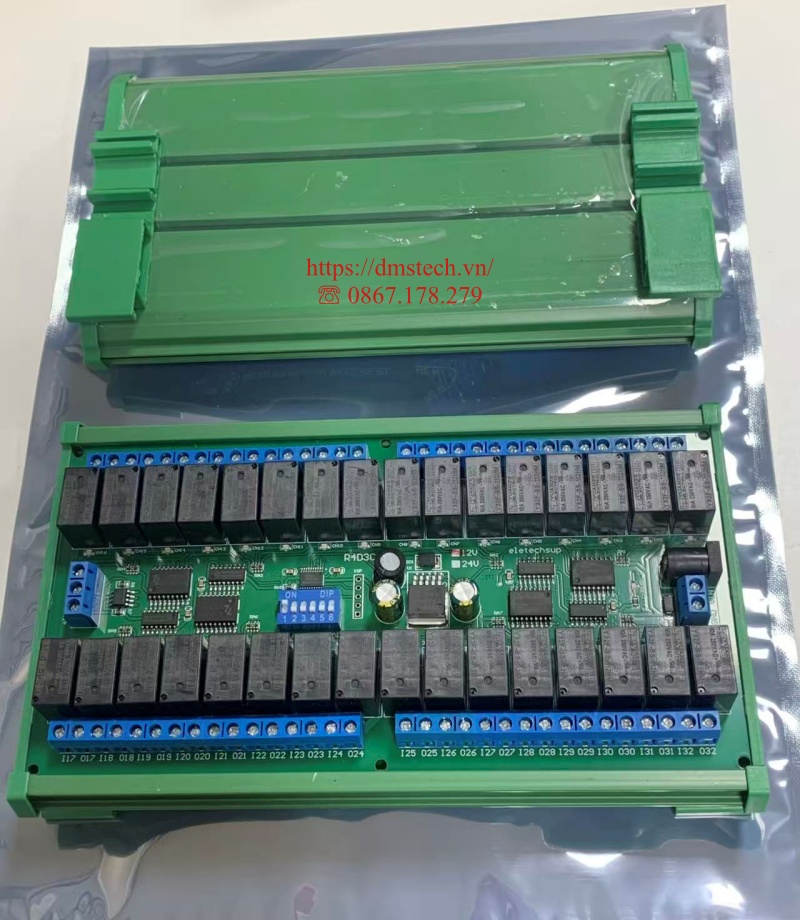

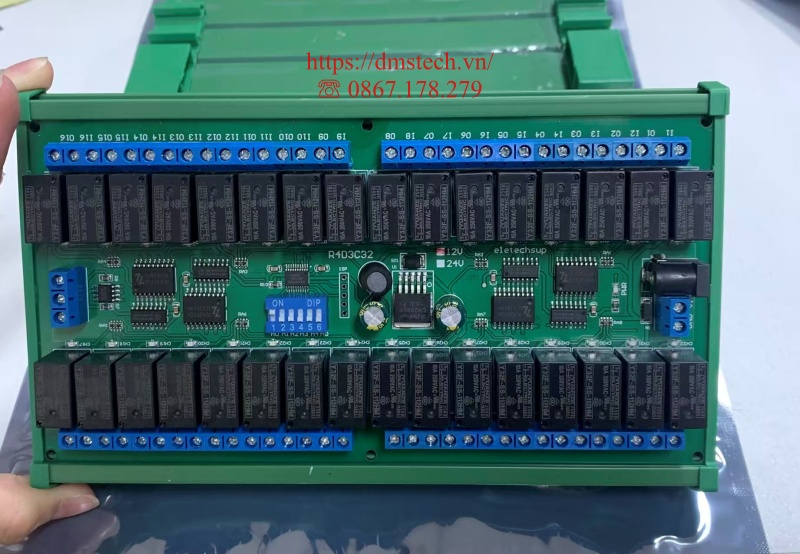

3. Ảnh sản phẩm
